Jednofazowy przekładnik prądowy 1,5VA
Przekładnik prądowy służy do proporcjonalnej zmiany dużych natężeń prądu na niższe wartości, przystosowane do zakresów pomiarowych urządzeń kontrolnych i pomiarowych.

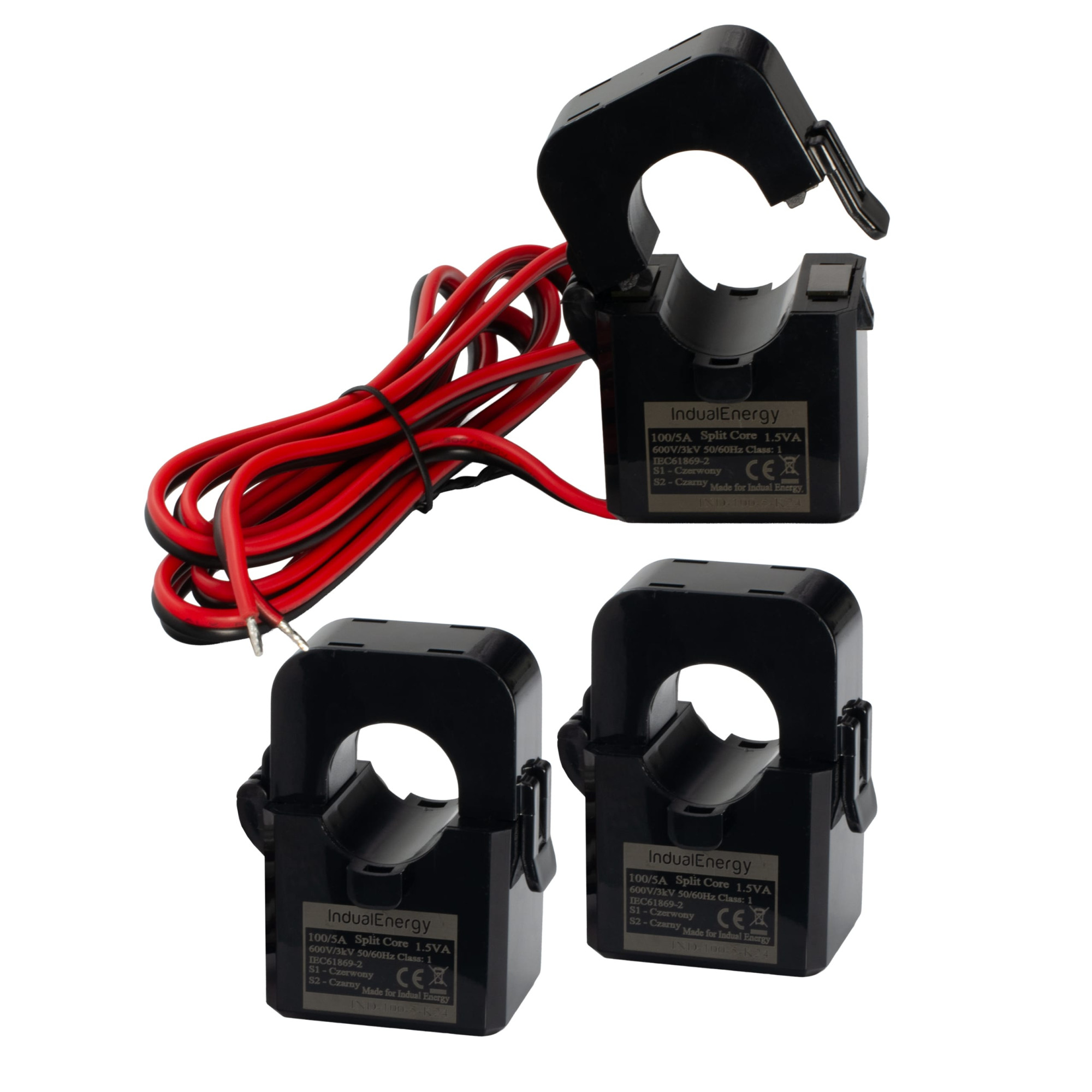

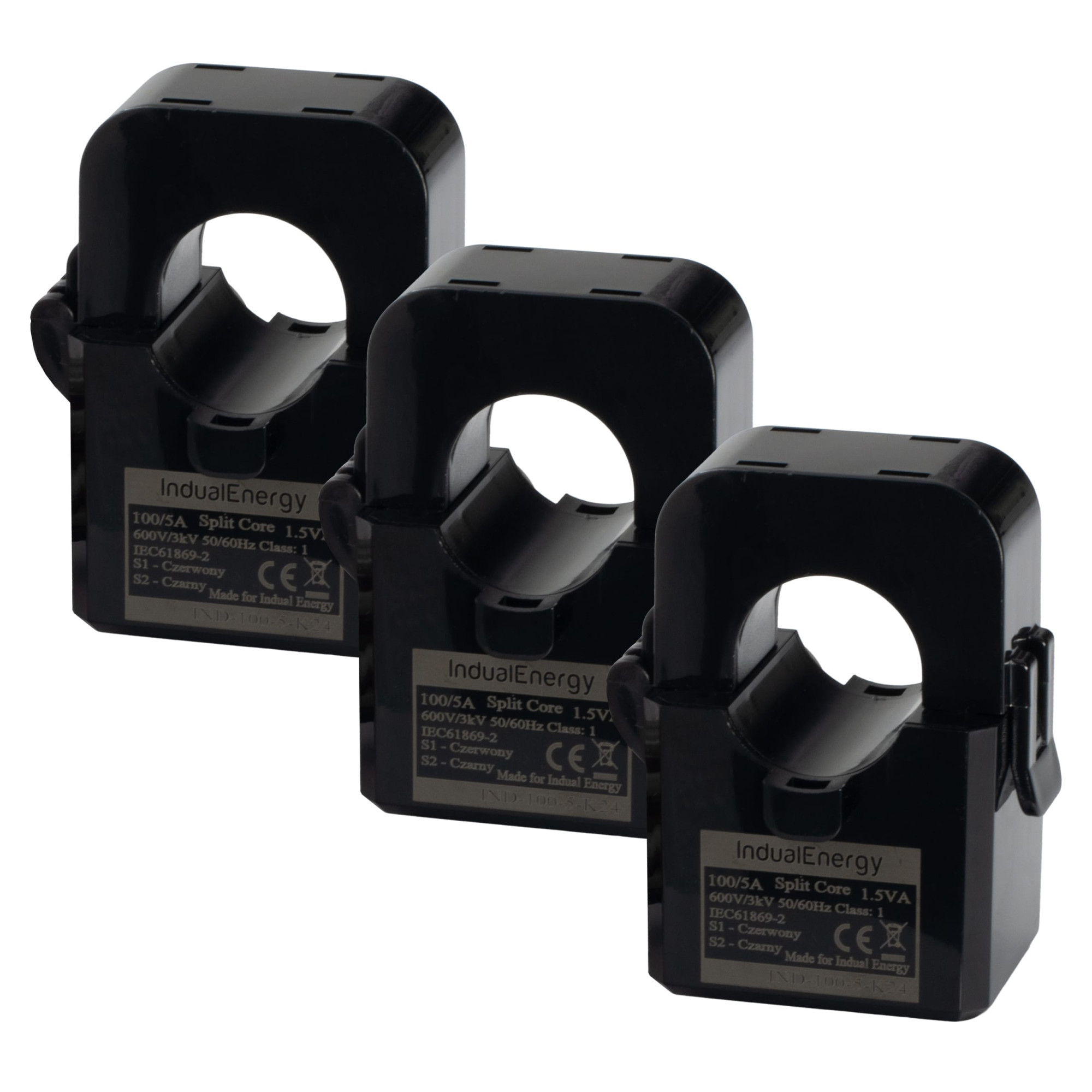

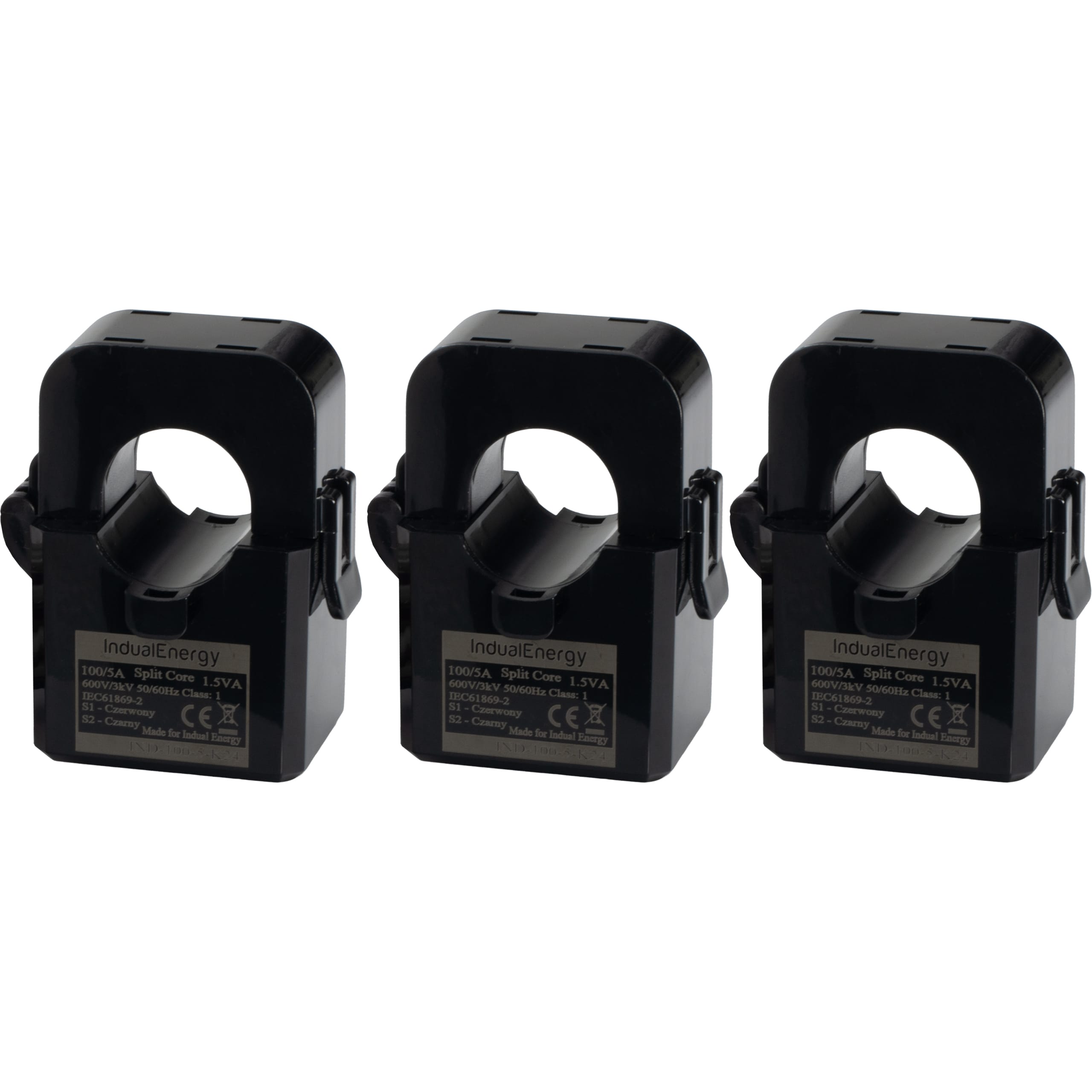

Zestaw zawiera: 3 sztuki Przekładnik prądowy 100/5A fi 24 klamrowy
Jak działa miniaturowy przekładnik prądowy z otwieranym rdzeniem?
Przewód z mierzonym prądem przechodzi przez główny otwór przekładnika (P1/P2).Jest to równoważne z jednym zwojem uzwojenia pierwotnego. Zaciski uzwojenia wtórnego S1 i S2 podłączone są do zacisków obwodu pomiarowego urządzenia kontrolnego lub pomiarowego.
Stosunek natężeń prądów w obu uzwojeniach jest wielkością stałą.
Jest to przekładnia prądowa IPn/ISn=N, gdzie:
IPn – prąd pierwotny znamionowy;
ISn – prąd wtórny znamionowy;
N – wartość przekładni.
Z wartości prądu płynącego przez uzwojenie wtórne można wyznaczyć wartość prądu płynącego przez uzwojenie pierwotne:
ISm*N=IPm, gdzie
ISm – prąd wtórny mierzony;
IPm – prąd pierwotny mierzony.
Dane techniczne
| Parametr |
Wartość |
| Typ |
Jednofazowy |
| Model |
IND-100-5-K24 |
| Budowa |
Z otwieranym rdzeniem |
| Przekładnia lp/ls |
100/5 |
| Klasa |
1 |
| Moc [VA] |
1,5 VA |
| Częstotliwość |
50÷60 Hz |
| Maksymalne napięcie pracy |
0,66 kV AC |
| Nr normy |
IEC 60044-1 |
| Prąd wtórny nominalny Is |
5 A |
| Napięcie przebicia izolacji |
2 kV / 1 min. |
| Współczynnik bezpieczeństwa |
FS ≤ 2 |
| Przyłącze S1/S2 |
Przewód |
| Temperatura pracy |
-15÷45 °C |
| Montaż |
Szyna / przewód |
| Stopień ochrony |
IP20 |
| Wymiary (W × H × D ) [mm] |
45 × 68 × 36 Ø24 |
Dlaczego warto wybrać kompensatory Indual Energy ?
Indual Energy to marka specjalizująca się w nowoczesnych systemach kompensacji mocy biernej pojemnościowej i indukcyjnej.
Nasze produkty charakteryzują się:
- Wysoką skutecznością – optymalna korekcja współczynnika mocy PFC – Power Factor Correction
- Szybki zwrot inwestycji: Ze względu na wysokie kary nakładane przez zakłady energetyczne zwrot często wynosi od 4 do 8 miesięcy
- Gwarancja poprawnego działania: Urządzenia przed wysyłka zostają sprawdzone i zaprogramowane na potrzeby klienta .
- Redukcja kosztów 95-100% Redukcję opłat kar za energię bierną indukcyjną i pojemnościową
- Łatwy montaż – prostszy i szybszy motaż niż w przypadku tradycyjnych baterii kondensatorów.
- Bezpieczeństwem – zabezpieczenia przed przegrzewaniem i przepięciami, poprawa jakości energii
- Długą żywotnością – Zastosowane komponenty wysokiej jakości,
- Gwarancja 24 miesiące – z możliwością rozszerzenia do 36 miesięcy (+300 zł netto)
Licznik rozliczeniowy energii biernej pojemnościowej nr 96778334 – co to jest?
To licznik, który mierzy energię bierną pojemnościową. Powstaje głównie przez kondensatory, instalacje PV i długie kable. Przekroczenie norm skutkuje dodatkowymi opłatami i karami.
Jak uniknąć opłat i kar?
Można je całkowicie lub w dużej części wyeliminować dzięki aktywnemu kompensatorowi dynamicznemu SVG Indual Energy. Urządzenie błyskawicznie kompensuje zarówno energię bierną indukcyjną, jak i pojemnościową, utrzymując optymalny współczynnik mocy.
